conceitos básicos das ondas hertezianas

A PROPAGAÇÃO DAS ONDAS ELETROMAGNÉTICAS FEITA PELO AR À MEDIDAD QUE A ONDA

ELETROMANÉTICA SE AFASTA DE SUA ORIGEM VAI SE ENFRAQUECENDO  A AMPLITUDE E

O SINAL SE TORNA DÉBIL MESMO ASSIM, AS ONDAS DE RÁDIO , APESAR DESTA DEBILTAÇÃO

CHEGAM AINDA COM INTENSIDADE SUFUCIENTE A MILHARES DE QUILOMETROS

DE DISTÂNCIA.

TUDO ISTO PODÉ SÓ SERÁ POSSIVEL SE HOVER UMA ANTENA TANTO PARA TRASNMISSÃO COMO PARA RECEBER O SINAIS DE RÁDIO

SE AS CONDIÇÕES DE IRRADIAÇÃO E RECEPÇÃO FOREM ADEQUADAS É POSSIVEL ALCANÇAR GRANDES DISTÃNCIAS.

ENTRE A ANTENA EMISSORA E A ANTENA RECEPTORA EXISTE UMA SÉRIE DE FATORES FISICOS TAIS COMO IONIZAÇÃO DAS CAMADAS ATMOSFÉRICAS TEMPESTADES MAGNETICAS ETC,

PARA COMBATER ESTAS FENÔMENOS DA NATUREZA QUE INFLUENCIAM NO RENDIMENTO DAS TRANSMISSÕES DEVE SE PROJETAR BEM A ANTENA E TER UM EQUIPAMENTO DOTADO DE FILTROS,E TC

O ESPECTRO ELETROMAGNÉTICO

O CONJUNTO DE TODAS AS ONDAS ELETROMAGNÉTICAS CONSTITUI O ESPECTRO ELETROMAGNÉTICOESTE ESPECTRO ESTÁ DIVIDIDO EM GRUPOS DE COMPRIMENTOS DE ONDAS

SEUNDO O SISTEMA DECIMAL

AS ONDAS ELETROMAGNÉTICO  ESTÃO ASSIM DIVIDIAS

ONDAS AUDIVES

ONDAS RADIODIFUSÃO

ONDAS INFREVERMELHO

ONDAS ESPECTRO VISIVEL

ONDAS RAIOS ULTRA VIOLETA

ONDAS RAIOS X

ONDAS GAMMA

ONDAS CÓSMICAS

ONDAS AUDIVEIS

AS ONDAS AUDIVEIS NAS FREQUÊNCIAS COMPREENDIDAS NAS ONDAS AUDIVEIS

SÃO 20HZ ATÉ 20.000HZ

 EM TERMOS DAS ONDAS SONORAS O COMPRIMENTO DA ONDA É BEM MENOR , POIS A

VELOCIDADDE  DE PROPAGAÇÃO É DE 333METROS POR SEGUNDO

A RADIODIFUSÃO

AS ONDAS DE RADIODIFUSÃO  SÃO AQUELAS EMPREGADAS EM RÁDIO  E TV E TELECOMUNICAÇÕES O ESPECRO DE FREQUÊNCIAS COBRE DE 10KHZ ATÉ 3.000GHZ GIGA- HERTZ.

INFREVERMELHO

É UM TIPO DE RADIAÇÃO ELETROMAGNÉTICA QUE SE MANIFESTA EM FORMA DE CALOR

COBRE A FAIXA DE 750GHZ ATÉ 3THZ TERA HERTZ.

ESPECTRO VISIVEL

DENTRO DESTE GRUPO SE  ENCONTRAM TODAS AQUELAS RADIAÇÕES CAPAZES DE

PROVOCAR SENSAÇÕES VISUAIS . COBRE AS CORES VISIVEIS NA FAIXA DE 375X10-12

ATÉ 760X10-12(0,8ª0,4 MILI-MICRON) O MICRON É MIL VEZES MENOR QUE O MILIMETRO.

OS RAIOS ULTARA VIOLETAS

SÃO RAIOS INVISIVEIS AQUELES RESPONSÁVEIS PELO BRONZEADO DO CORPO

ATUANTES NAS FREQUÊNCIAS DE 750X10-12 ATÉ 3X10-16HZ

RAIOS X

OS RAIOS X OU ROENTGEN ,ENVOLVEM FREQUÊNCIAS COPREENDIDAS ENTRE

3X10-16HZ A 6X10-19HZ.

RAIOS  GAMA

ESTAS RADIAÇÕES SÃO PROVENIENTES DE MATERIAIS RADIOATIVOS E SE PROPAGAM

NAS FREQUÊNCIAS ENTRE6X-19.A 3X10-22HZ.

RAIOS CÓMICOS

ESTAS SÃO RAIOS QUE CHEGAM NA TERRA POR FENÔMEOS FISICOS  E ESTÃO ACIMA DE

3X10-22 HZ

TEXTO DE ROGÉRIO L RAMOS

telefone sem fio são realmentes seguros acho que não .

Um telefone sem fio é um aparelho telefônico que se utiliza na telefonia fixa. É como se fosse um telefone celular, porém, com algumas limitações; por exemplo, para se utilizar o telefone, a base tem que ficar todo o tempo na tomada de energia, e o alcance do telefone é limitado para por exemplo, dar uma volta na casa ou no quarteirão (isso dependendo da freqüência do telefone).
Porém, o telefone sem fio tem várias vantagens em relação ao telefone convêncional com fio, pois, você pode levar o telefone para qualquer canto da casa, dependendo do modelo o aparelho tem uma agenda telefônica (geralmente de pequena capacidade), dependendo do modelo, o aparelho vem com identificador de número da chamada recebida (serviço sujeito a contratação da operadora mediante a uma taxa mensal), se o modelo vir com visor, vem com hora e data, entre outras vantagens.
O telefone sem fio utiliza radiofrequências de curto alcance para transmissão da voz para uma base que faz a conversão para o meio analógico ou digital.


com um pequeno projeto de um transvert com oscilador de cristal de quartz
que opera nas ferquência de 2,4 ghz e tambem nas faixa de 6 metros
temos um transver que opera em duas Frequências Distintas

bom o transverte vai ligado a um radio de vhf comum o transver vai ligado ao radio
pronto e so clocar o radio para scaniar e ouvir
todo mundo acha que o sinal dos acha que o sinal dos telefones não vai muitos metros longe da base
realmente o sinal e de uns pouca Potência, orde de uns poucos  Miliwatt

mais ai vem a questão o transvert esta conequitado au uma antena esterna
que amplia o campo recepção do equipamento
portanto telefones sem fio não são absolutamente seguros.

abaixo foto do pequeno transver somente para RX




RADIO VHF TH261 E O TRANSVERT



SOMERKAMP TS788CC

Tipo: Amador HF / CB transceptor
Faixa de freqüência: 26-30 MHz (100/10/1 KHz/100 passos Hz)
Modo: AM / FM / SSB / CW
Potência de saída RF: Máx: 100 W (25 W AM)
Lo: 20 W (5 W AM)
Receptor do sistema: N / A
Sensibilidade: N / A
Seletividade: N / A
Rejeição de imagem:> 50 dB
Tensão: 11-16 VDC
Corrente de dreno: RX: Max? A
TX: Max 20 A
Impedância: 50 ohms, SO-239
Dimensões (W * H * D): 156 * 61 * 290 mm
Peso:? kg
Fabricados: Japão, 197x-197x (Descontinuado)
Outros: Também conhecido como "O coffeewarmer"
Microfone é comutável para uso como um alto-falante-mike. este
é uma característica interessante que eu nunca vi antes em um celular
rádio. Muito útil em um veículo barulhento.
Documentos relacionados:
modificações:

Especificações: TS-788 DX / CC
   Modos de modulação: AM / FM / USB / LSB / CW
   Componentes: 41 transistores, diodos 113, 31 do IC
   Sistema: sintetizador Quartz
   Frequência: 26000-30000 MHz. em todo
   Potência de transmissão: 30-50 watts AM
FM 8-10 watts
SSB de 100 watts
   Largura de banda: 8 kHz. (máx.)
   Impedância: 50-52 ohms
   Sensibilidade: 0,25-0,75 uV
   Sensibilidade recomendada: 25 dB a 10 kHz.
   Fonte de alimentação: 11 - 16 volts, para a terra
   Consumo de corrente: 22 A durante o envio ou a modulação
   Dimensões: 156 x 58 x 255 mm
   Peso: 3,5 kg.

O modelo mais lendários da casa de um acampamento de verão com um amplificador de 100 watts-poderoso, também conhecido como (café quente).
O modelo DX 788 está disponível em duas versões diferentes, que variam de puramente externamente por um controlador adicional. Na foto acima você vê um TS-788dx na versão 2, identificado pelo botão recesso logo abaixo da mudança de canal. Quando a versão 1 é, neste ponto, bem como à esquerda é um botão.

Recuperando um Radio somerkamp

Um Radio antigo mas que e um Clássico de época nao deicha a dezejar um radio moderno



mais para recuperalo um radio que não tem mais componentes disponíveis nas lojas

muita vezes temos que recorrer para a sucata edesta vezes foi o caso deste radio um somerkamp

TS788cc este radio tem uma saida de 100wattes com um controle de potência variavel

saida minima de 15 wattes faixa de frequência de 26-30 MHz modulo de trabalho em cw-am-fm

E-usb -lsb mas no final e muito gratificante ver o equipamento funcionar perfeitamente

novamente

Obrigado ao companheiro Roberval PELA DOAÇÃO DESTE RADIO QUE VAI

FAZER PARTE DO MEU PEQUENO MUSEU DE RADIOS E QUE JA FIS UM DE XD

COM ELE









radios banda corrida e multebande

vendas sobre pedido icom yaesu kenwood novos e semi novos  tesdados
com garantia ROGELETRYC RADIOS TRANSMISSORES
TEL (019)9338.1499 MOGI MIRIM.SP

consturindo uma antena de vhf 1/4 de ondas plano terra

consturindo uma antena de vhf 1/4 de ondas plano terra

Use os elementos de varetas de solda de metal oque fica muito bom
para antenas de pequeno porte  as varetas tem em torde 488 a 484 mm de comprimento
para as frequências de 146mhz 147mhz

um tubo de aluminio para a base da antena e um isolador q foi um cabo de ferra de solda

que esta estragado mais deu um bom isolador para o  elemento irradiante
e um poco de durapox  o lemento irradiante tem que fica isolado dos demais elemento
porque ela e uma antena que não trabalha em curto

para regulagem de estacionari É aconselhável utilizar um medidor de estacionaria
mesmo porque se as varetas o elementos va estão proximo da estacionaria de 1,1 a 1,5
qrp normal de uma antena para não danificar o radio e ter um bom redimento na
transmissão.
o cabo coaxial e soldado nos elemento a malha nos elementos inferiores
e o isolado do cabo na vareta superior
pronto ai esta uma antena simples de se fazer para radios vhf obs que alterando o comprimento dos elemento alteramos tambem a frequência de Funcionamento da antena que pode ser usada
em largo espectro de frequência ela do ser usada para uhf tambem

DX EM 11 METROS COM VOYAGER 9000 ILHAS ANJOUAN DIA 2 DE JUNHO 2011

Anjouan (também escrita Ndzuwani ou Nzwani) é uma das ilhas do Arquipélago das Comores e está localizada a leste das outras duas ilhas principais (Grande Comore e Mohéli) e a noroeste da Mayotte, no norte do Canal de Moçambique, sudoeste do Oceano Índico.
A ilha tem autonomia administrativa, como subdivisão da República das Comores, tem uma área total de cerca de 424 km² e uma população (em 1991) de 240 000 habitantes. A sua capital é Mutsamudu, que corresponde a um dos municípios da ilha, o outro denominado Domoni, a antiga capital.

DX COM PX VR 9000 BRASIL  MOÇAMBIQUE
PROPAGAÇÃO NA PARTE DA TARDE ESTA ÓTIMA PARA UM BOM DX
FALEI RADIO E  ANTENA  SEM NEM UM ARTIFÍCIO AMPLIFICADOR DE   DE RF

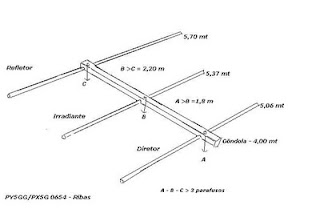

ANTENA YAGI DIRECIONAL 3 ELEMENTOS PARA PX

ANTENA YAGI DIRECIONAL 3 ELEMENTOS
10 E 11 METROS

Material necessário para a construção:
Gôndola: 01 barra de tubo de alumínio, quadrado 4,10 mts de 2'
Elementos: 03 barras de tubo de alumínio, redondo de 3/4'
Parafusos: 03 parafusos com porcas de metal, 5/8'
Suporte: 01 chapa de 15 X 12 cm com 3/16' de espessura com 8 furos
Abraçadeiras:- 2 para suporte da gôndola e 2 para cano de sustentação;borracha para vedação dos tubos ( elementos )
